洛阳通颖电气固封极柱强势出击

2014-05-23 15:00:55      365采购网新闻资讯中心
点击:

  据统计,2002年真空断路器所占比例已攀升到92.27%,产量达133 519台。我国继美国、德国和日本之后,已进入真空断路器大国行列。

  真空断路器之所以如此辉煌,这与真空断路器技术的不断进步分不开。固封极柱技术,这就是真空断路器技术巨大进步的体现。真空断路器的极柱绝缘经历了空气绝缘-复合绝缘-固封绝缘。这就形成了三代真空断路器。

  洛阳通颖电气有限公司是生产电气设备绝缘零件的专业厂家.专业生产12KV-40.5KV户内及户外用环氧树脂绝缘零件,包括:各类电缆分接箱及开关柜用双通接头、支撑绝缘子、梅花触头、扁触头、带电容分压的支撑绝缘子、固封极柱、触臂套管、10KV、24KV、35KV熔丝筒、JN15系列接地开关、ZW32-12户外断路器上下支柱环氧绝缘罩、穿墙套管等。通颖电气生产的固封极柱额定电流1250A,开断31.5kA。

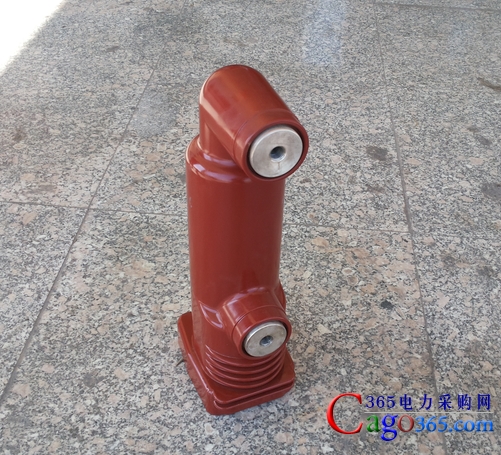

 固封极柱

固封极柱

  固封极柱有以下两个优势:

  一是模块化设计,结构简单,可拆卸零件少,可靠性高;

  二是极高的绝缘杆能力。它将表面绝缘变成体积绝缘,相比空气绝缘,减少了环境的影响,大大提高了绝缘强度。

  它可使断路器尺寸缩小,有利于开关柜小型化。

  以前,一般真空灭弧室的绝缘外壳暴露在空气中,存在被外界的灰尘、潮湿污染的问题。为减小此影响,要求真空灭弧室的外壳有足够的长度,这不仅影响真空灭弧室的小型化,也影响真空灭弧室的性能和可靠性。固封极柱具有以下优点:与传统组装式极柱相比,固封极柱的零件数量大量减少,导体的搭接面由6组减少到3组,连接螺栓由8个减少到1~3个,(见图七)简单的结构大大提高了断路器的可靠性;由于真空灭弧室被嵌入到固体材料中,所以不需要做任何进一步的处理,固封极柱即可达到很高的绝缘强度;真空灭弧室被嵌入到固体材料后,极柱的外界环境对真空灭弧室的影响被减低到最少。

  由于极柱固封,同样的灭弧室可用于不同额定电压,只需按额定电流选择灭弧室。 由于极柱固封,环氧树脂的绝缘强度是空气的5~6倍,大大提高了绝缘强度。

  由于极柱固封,灭弧室不需附加的紧固件,载流件被周围的浇铸树脂牢靠地固定在它的位置上,这就大大减少了灭弧室的零件数,而且维护更加简便,寿命更长。

  由于极柱固封,灭弧室本身陶瓷件长度更短且直径更小,有利于小型化。

  固封极柱还有利于实现固体绝缘开关柜,使柜体大为减小。

  极柱固封技术是一种崭新的技术,国外也只有极少制造公司掌握这种技术。如ABB公司于1997年用固封极柱开发出VMI型免维护真空断路器,近年来,又将成熟的固封极柱用于VD 4P 型真空断路器。参数做到12 kV 2 500 A 40 kA。又如日本东芝公司利用固封极柱研发出24 kV固体绝缘开关柜。这种柜的体积仅为普通充气柜(C-GIS)的78%,重量约为它的50%。其参数做到24 kV 1 250 A25 kA。

  2003年,我国同时研制出两种固封极柱真空断路器:一是西高所与厦门华电开关公司研制成VEP型固封式真空断路器;另一是西安森源开关技术研究所研制成VSm型固封式真空断路器。前者参数做到12 kV 630 ~4 000 A,20 ~40 kA,后者参数做到12 kV 630 ~3 150 A,25 ~40 kA。
