恶劣环境下关键设备的“安全眼”

　　强大的内置分析功能

　　而FLIR A310内置的分析功能也成为空冷岛实时监控的核心优势，如点/区域温度测量和温差计算。报警可以设置为分析、内部温度或数字输入功能。 红外热像仪可按时或按通知以电子邮件形式自动发送分析结果、红外影像及其他数据。可通过FTP或SMTP客户端形式自动发送文件或电子邮件，实现实时监控、分析，及时报警的强大功能。

　　这套在线监测系统能够实现无人远程红外热像监控与分析诊断功能，本地监控与分析诊断系统可以根据客户的特定需求进行功能定制(图三)，具有远程与本地的热像故障智能监控和智能分析诊断两大基本功能，使问题在发展为维修成本高昂的故障之前就及早检测到，从而防止停机并增强工人工作环境的安全性。

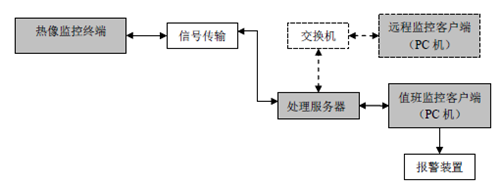

　　图三：本地监控与分析诊断系统

　　本系统是通过图像分割实现对整个翘片管束壁面的区域划分和分对象数据采集，关于不同区域的识别是通过建立图像与实物区域的映射关系实现的。当装有FLIR A310的支架运动到某一区域时，FLIR A310对该区域内所有翘片管束进行识别，如发现某个设处翘片管温度不正常时必须能够及时把它找出来并提示用户是哪个区域内的哪一处管出现问题，具体位置是通过物像对应关系确定下来，记下它们分别在窗口中的坐标位置。事先将实物尺寸写到数据库中，再根据物像关系找到出问题的翘片管具体位置。

　　这个系统通过红外实时监控把设备温度实时显示出来，让值班人员能够及时准确的看出所有被监测设备的运行情况，是否过热，是否有故障，另外一个作用是实时的发送设备温度数据，以供后方处理。图像可以供值班人员查看，而发送的数据可以给调度室人看，一个提供直观信息，一个做为设备状况的参考数据，两相结合，给电力系统提供更科学、更准确的预警手段，大大提高了工作效率和降低了对人的依赖性。

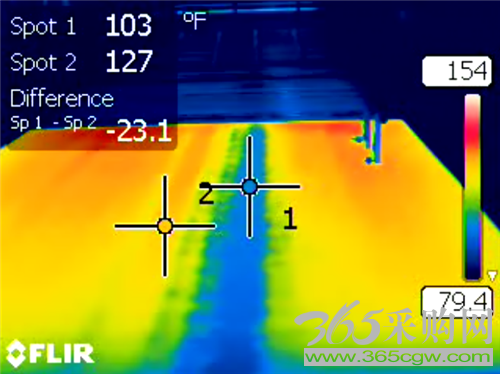

　　因此，FLIR A310具有重点区域分析功能，可以对热像图进行区域分析、点分析和线分析，实时显示所选区域最高、最低和平均温度，如图四所示：



　　图四：FLIR A310具有重点区域分析功能

　　巡航和报警功能

　　“四套FLIR A310安装在清洗支架上，采取固定式安装，清洗支架可以沿X轴方向往复运动，当运动到X轴某一个位置时，四台红外仪同时工作可以覆盖沿Y轴的一定范围区域内的翘片管。当系统沿X轴走完全程时，就可以将XY平面内的所有的翘片管束完整检测一遍。当发现某一处翘片管有问题时，系统自动将该处信息记录下来，并把该处的温度值发到服务器数据库，这样在本地监控室就可以看到每一根翘片管的温度值，它将作为系统对设备运行故障诊断的一个参考依据。可以根据客户的要求以及现场实际运行情况，以供历史查询。”必创科技研发总监唐智斌讲解了热图数据库和硬件的一一对应。

　　整个系统为多级监控与分析结构，是一个全方位智能监控系统，采用的是开放式结构，非常适合大型电厂设备运行、维护和管理的要求。而FLIR A310凭借其优秀的控制方式和独特的功能以及在空冷系统中的优异节能表现，得到了这家北方地区发电厂的极大肯定，自从设备调试运行至今未出现任何故障，其低故障率给用户维护带来了极大的便利。

　　关于热成像

　　热成像是使用由特殊传感器构成的成像仪“看到”物体所释放的能量。由于热能或红外光线的波长过长而无法侦测，因此人眼无法看到。我们作为热能所感知到的实际是电磁波谱的一部分。红外线能帮助我们看到肉眼无法看到的物体。热像仪生成不可见红外或“热”辐射形成的图像。根据不同物体之间的温差，热成像技术可生成清晰的图像。这是适用于预见性维护、建筑检查、研发以及自动化应用的绝佳工具。热成像能够在完全漆黑的环境下、夜间、透过灰雾、烟雾以及从远距离看到所观察的物体。该技术还可用于安防、海事、自动化、消防以及其他众多应用中。
