智能电网建立在智能仪表、照明、传感器

　　集成电路、传感器、软件是关键元素

　　翻译这些广泛的、高层次的目标变成现实,如智能电表和智能设备/夹具控制,就是供应商的大量机会,但由于严重的成本压力。

　　市场研究公司IHS相信全球出货量智能电表将三约6200万辆2011年到2016年之间,这将导致一个翻倍的同期相关半导体市场。在报告总结希烈,Jacobo卡拉斯科、工业电子研究IHS分析师指出,“最初的动机取代传统米与智能电表节省能源。然而,一个更引人注目的动机是网格的仪器。使用智能电表,公用事业公司最终将有一个已有网格,使他们计划发电并更有效地管理他们���资源。“几个例子说明了,供应商已经采取措施使这些智能电网的关键构件变成实际的发展。

　　领先的智能电表集成电路是格言Teridian™78 m6631高度集成,三相功率测量和监控芯片系统(SoC)(图2)。该设备包含一个22-bit delta-sigma a / D转换器,一个8051 -兼容的微处理器核心,和一个32位的计算引擎(CE)处理AC -行数据。78 m6631是专为电力和质量测量应用程序需要两个三角洲和怀依三相配置。

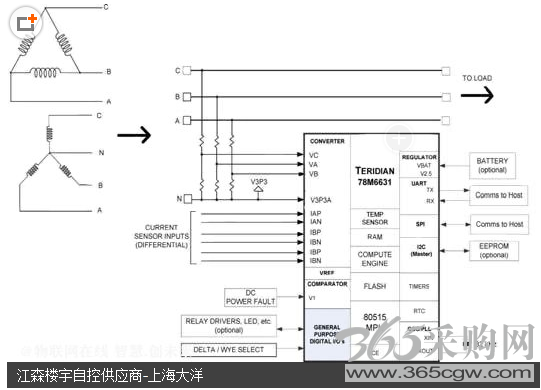

　　图2:78条箴言Teridian m6631功率测量和监控SoC不仅实现智能电表的大部分功能,而且还提供各种线传感器类型和三相连接配置。

　　设备提供了六个模拟输入A / D转换器(三个差动电流和三个电压)接口电流和电压传感器用于交流线路皮卡。设备提供了优于0.5%的准确率2000:1宽动态范围。连接到主机处理器,56-Pin TQFN-packaged IC包括SPI、I2C、UART I / O。它还包括基本的数字I / O端口控制led告诉用户智能电表的状态,外部驱动继电器,甚至允许输入换能器之间的选择。

　　智能电表集成电路本身,不管功能或集成水平,仅仅是故事的一部分。马克西姆提供应用软件可以加载到128 kB闪存固件提供分析和系统调整,包括:

　　真有效值电流和电压的计算

　　活跃,反应性,明显,基本和谐波功率计算

　　根本和谐波电流和电压的计算

　　线频率和功率因素计算

　　相位补偿(18°±60 Hz)

　　内置校准程序

　　可编程的报警阈值

　　这种组合的合适的线电流/电压传感器,Teridian IC,嵌入式固件,全球和分析将满足各种性能和监管标准的准确性,及时性和数据报告。
