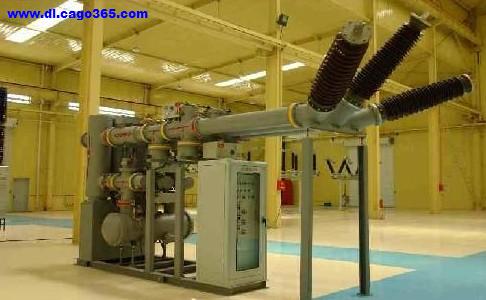

气体绝缘金属封闭开关设备(GIS)产品装配工艺分析

　　GIS产品属于小批量多品种的生产方式，普遍采用的是场地装配方式。随着CIS标准化的逐步提高，以运输单元为单位的装配模式的采用，逐步实现了类流水线的装配方式。GIS装配首先必须完成各零件、部件的清整，然后进行分装、总装、二次装配、初步调整，最后进入气体充装、调整、检验、试验等环节。

　　SF6气体充装前要对气室进行抽真空，达到气室检漏以及去除水分和挥发性物质的作用，同时也为下一步充入SF6气体后保证其纯度创造条件。完成气体处理工作设备一般有真空泵、SF6充气回收装置。一些企业的大型GIS装备厂房设有集中气站，较灵活实用的方案是气站设立储存、干燥、过滤、提纯、液化(高压或冷冻法)、气化等功能单元，各工作点通过简化的充气和回收装置与主管和分支终端并联运行，这种工作方式具有效率高、可多点工作、可同时完成充气和回收工作的优点。完成SF6充装后进行产品及机械性能测试、主回路电阻测量、微水测量、包扎检漏等工作，最后进行高压试验。高压试验是检测GIS性能的最主要试验之一，包括耐压试验和局放检测，主要依靠试验变压器成套试验装置完成。试验变压器有固定式和移动式两种，固定式一般采用工频试验变压器，移动式一般采用调感或调频谐振式。试验装置采取与GIS直接对接的方式连接，局放要求3Pc以下。

　　GIS在电力系统中承担着至关重要的作用，必须保证可靠地质量和优越的性能，GIS的制造工艺不仅采用了通用的机械、电气制造工艺，也有着自身独特的核心技术之一的装配工艺，装配工艺是连接产品设计和制造的纽带和保证。优良的装配工艺不仅包括全面科学的管理体系，同时也包含各项先进、可靠的制造技术。必将随着当代科技进步，不断融入最新的制造技术和手段，为产品技术水平的不断发展提供保障和源泉。
