电子带电防误闭锁系统的应用

　　子锁具体应用案例一

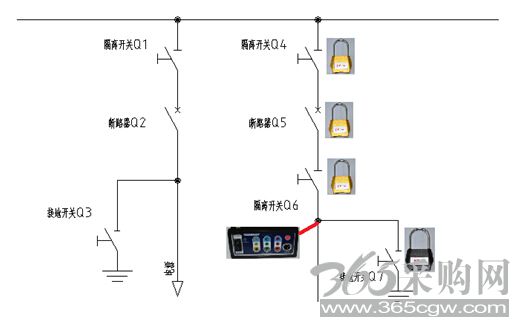

　　l 市场上大多数的开关柜都有机械连锁，当断路器合闸时，接地开关和断路器有机械连锁不允许操作，但是当进线上级不停电时，需要检修进线柜以下的设备，需分开断路器Q2，此时接地开关不受断路器的机械连锁控制，如果误合闸接地开关Q3，就会把上级送电设备烧毁。此时在接地开关Q3位置安装一把子锁，母锁从高压套管验电，就可以实现开启子锁需验电母锁，但是母锁有电，取得开锁指令失败，子锁不能打开，接地开关Q3不能操作。



　　具体应用案例二

　　防误闭锁系统用于出线柜单元，停电检修需上级停电，母锁安装在出线柜的带电显示单元，子锁分别安装在上隔离开关Q4、下隔离开关Q6、负荷开关Q5、接地开关Q7位置，停电检修过程按Q5-Q4一Q6-Q7的顺序操作，送电过程按Q7-Q6-Q4-Q5顺序

　　操作，现场施工更加安全可靠。



　　四、结束语：

　　《电子带电防误闭锁系统》有效弥补了传统机械闭锁的不足，并结合了微机五防的程序理念，安全可靠等优势，采用内嵌式操作系统，给现场操作和施工带来更多的可操做性、灵活性，是五防领域的新思路。参考资料：www.hdbr.com.cn www.bjwnht.com.cn
