电子带电防误闭锁系统的应用

　　以上事故暴露了五防体系不完善，存在安全隐患的问题。

　　保证开关操作过程的安全，电力行业都有严格的五防标准，但是在实际操作过程，仅仅依靠人员的管理来保证五防操作的安全是没有保证的，«电子带电防误闭锁系统》依靠配套硬件的强制闭锁方案实现了五防的要求，保证了人身安全，避免了不必要的财产损失和能源浪费。

　　本项目《电子带电防误闭锁系统。》可被广泛应用于10KV以上配电柜的安全改造，设备外形尺寸参照常用的故障指示器的大小，能和目前所有柜型兼容，无需另行开孔安装，可替代现有的故障指示器和带电显示器。七大功能集为一体:(验电/配对/反向操作/带电显示/核相/短路故障指示/接地故障指示).

　　三、电子带电防务闭锁系统的优势

　　该成果推广后将产生较好的直接和间接效益，包括以下几个方面:

　　本设备依据电力五防的概念设计，实现了:

　　1、防止带负荷分、合隔离开关。

　　2、防止误分、误合断路器、负荷开关、接触器。

　　3、防止接地开关处于闭合位置时关合断路器、 负荷开关。

　　4、防止在带电时误合接地开关，

　　5、防止误入带电室。

　　等功能，保证了电力设备的安全闭锁，防止误操作，保护了人员财产安全

　　特点:

　　l、独辟蹊径使用国内首创电子五防概念(己取得国家发明专利)，在设备里内嵌独立操作系统，相对微机五防本系统兼容场合更加丰富，操作更加简便(微机五防必须有后台软件)。

　　2、与机械五防配合使用可形成双保险，在机械五防失效时起到保护人员设备安全的作用，更加稳定可靠。

　　3、采用无源电磁机构设计，无需外接电源， 安全环保。

　　4、母锁与子锁间采用分体设计无需接线，并且能自由扩展子锁数量，高效灵活。

　　主要技术内容

　　l 实时验电，用智能钥匙连接母锁验电接口，按下验电解锁按钮，内无高压时，智能钥匙取得开锁指令。

　　l 配对，用智能配对钥匙母锁和子锁的配对，使多把子锁和母锁产生逻辑关系，实现五防操作顺序解锁，也可按现场实际需求随意设定开锁顺序。

　　l 反向操作，提供五防要求的逆向操作规范

　　l 带电显示，提供ABC高压带电显示指示灯

　　l 核相，判断不同配电柜ABC相是否一致检测接口

　　l 短路故障指示，当ABC三项电流发生突变后，有对应故障指示显示

　　l 接地故障指示，零序发生故障指示显示。

　　l 母锁和子锁的配对，使多把子锁和母锁产生逻辑关系，实现五防操作顺序解锁，也可按现场实际需求随意设定开锁顺序。

　　l 取得母锁的验电开锁指令和子锁通讯，验电有电时强制闭锁，并带有声光报警:验电无电时，取得开锁指令按配对的逻辑顺序依次开闭子锁，当操作的开锁顺序有误时，无法打开子锁，井带有误操作报警提示。

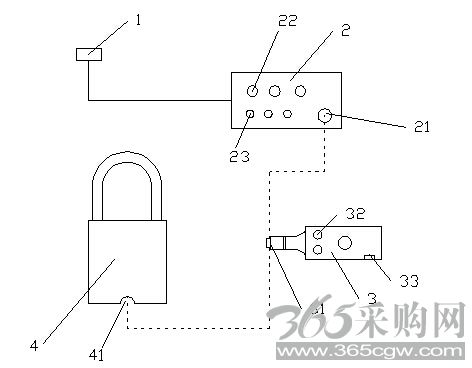

　　安装配对和验电解锁示意图



　　l高压传感器

　　2母锁

　　3配对、验电钥匙

　　4子锁(电子挂锁)
