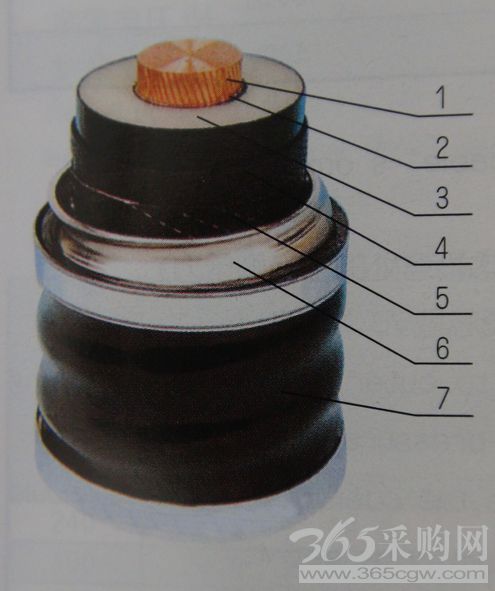

110～220kV高压交联电缆结构示意图

1、圆形或分割导体
2、导体屏蔽
3、绝缘
4、绝缘屏蔽
5、缓冲阻水层
6、金属护套
7、外护套+半导电层
110～220kV高压交联电缆产品简介
1、交联聚乙烯绝缘皱纹铝套防水层聚氯乙烯护套电力电缆

型号	YJLW02、YJLLW02
规格	240m㎡～3000 m㎡
电压	110～220kV
用途	适用于潮湿环境或地下水位不高的地方，可用于地下直埋、隧道内或管道中。电缆能承受较大的拉力和压力。

2、交联聚乙烯绝缘皱纹铝套防水层聚氯乙烯护套电力电缆

型号	YJLW03、YJLLW03
规格	240m㎡～3000 m㎡
电压	110～220kV
用途	适用于地下水位较高的地方，可用于地下直埋、隧道内或管道中。电缆能承受较大的拉力和压力。

110～220kV高压交联电缆的使用特性
1、电缆导体长期允许最高工作温度为90℃，应急过载最高工作温度为130℃，短路时（时间≤5秒）导体最高温度为250℃。
2、电缆安装敷设时的环境温度应不低于-20℃以下敷设，应对电缆预热。
3、电缆最小弯曲直径：

电缆类型   弯曲半径	金属套电缆
安装后	30D0
安装过程中	40D0

注：表中D0为电缆外径实测值。
4、电缆安装时的轴向最大允许牵引力（未考虑转弯处的径向侧压力）
T=k×芯数×截面（kg），式中系数k值，铜芯取7，铝芯取4。
5、电缆弯曲时的允许最大侧压力P
   单芯电缆要求P≤500kg/m。P=T/R（T为轴向牵引力，R为弯曲轮半径），由上式可知，因牵引力一般由电缆长度和重量决定，要使P符合上述要求，应加大转弯轮直径。
6、电缆敷设不受落差限制。
110kV、220kV高压交联电缆产品结构参数及性能表
1、额定电压64/110kV铜芯交联聚乙烯绝缘皱纹铝包防水层聚氯乙烯（或聚乙烯）护套电力电缆。
  型号：YJLW02(或YJLW03)     规格：1×240m㎡～1×1200 m㎡

导体 截面 m㎡	导体 直径 mm	绝缘 厚度 mm	铝包 厚度 mm	护套 厚度 mm	电缆 外径 mm	电缆重量 kg/km
						PVC护套	PE护套
240	18.4	19.0	2.0	4.5	89.9	8348	7708
300	20.6	18.5	2.0	4.5	91.1	8990	8341
400	23.8	17.5	2.0	4.5	92.3	9731	9073
500	26.6	17.0	2.0	4.5	94.5	10882	10208
630	30.0	16.5	2.0	4.5	96.9	12352	11660
800	34.0	16.0	2.0	4.5	99.9	14168	13454
1000	38.2	16.0	2.0	4.5	105.0	16460	15708
1200	42.6	16.0	2.0	4.5	109.4	18685	17900



导体 截面 m㎡	导体电阻 Ω/km		电容 μF/km	载流量 A	短路电流 kA/3S
	20℃直流	90℃交流			导体	金属护套
240	0.0754	0.0961	0.135	543	20	22
300	0.0601	0.0766	0.146	597	25	22
400	0.0470	0.0599	0.165	657	33	22
500	0.0366	0.0467	0.182	718	41	23
630	0.0283	0.0361	0.201	779	52	24
800	0.0221	0.0282	0.223	837	66	25
1000	0.0176	0.0224	0.246	914	83	26
1200	0.0151	0.0193	0.266	962	99	27

注：载流量为土壤中并排敷设，电缆轴间距离为200mm，土壤温度为25℃，电缆工作温度为90℃，土壤热阻系数为1.2km/W。

2、额定电压127/220kV铜芯交联聚乙烯绝缘皱纹铝包防水层聚氯乙烯（或聚乙烯）护套电力电缆。
  型号：YJLW02(或YJLW03)     规格：1×400m㎡～1×2500 m㎡

导体 截面 m㎡	导体 直径 mm	绝缘 厚度 mm	铝包 厚度 mm	护套 厚度 mm	电缆 外径 mm	电缆重量 kg/km
						PVC护套	PE护套
400	23.8	27	2.4	5.0	128.7	14348	13369
500	26.6	27	2.4	5.0	131.5	15697	14696
630	30.0	26	2.4	5.0	132.8	17064	16052
800	34.0	25	2.5	5.0	134.9	18913	17885
1000	38.2	24	2.5	5.0	137.7	20966	19918
1200	42.6	24	2.6	5.0	142.3	23459	22372
1400	46.1	24	2.6	5.0	145.8	25712	24598
1600	49.2	24	2.7	5.0	149.1	28039	26899
1800	52.1	24	2.7	5.0	152.0	30214	29050
2000	55.2	24	2.8	5.0	155.3	32548	31359
2200	57.5	24	2.8	5.0	157.6	34643	33436
2500	61.2	24	2.9	5.0	161.5	37958	36719



导体 截面 m㎡	导体电阻 Ω/km		电容 μF/km	载流量 A	短路电流 kA/3S
	20℃直流	90℃交流			导体	金属护套
400	0.0470	0.0613	0.120	689	33	46
500	0.0366	0.0485	0.127	763	41	47
630	0.0283	0.0384	0.139	839	52	48
800	0.0221	0.0311	0.153	918	66	51
1000	0.0176	0.0232	0.173	1014	83	52
1200	0.0151	0.0201	0.182	1082	99	56
1400	0.0129	0.0174	0.191	1136	116	58
1600	0.0113	0.0156	0.200	1192	132	62
1800	0.0101	0.0142	0.208	1232	149	63
2000	0.0090	0.0128	0.217	1283	165	67
2200	0.0083	0.0121	0.223	1310	182	68
2500	0.0073	0.0110	0.233	1367	206	73

注：载流量为土壤中并排敷设，电缆轴间距离为200mm，土壤温度为25℃，电缆工作温度为90℃，土壤热阻系数为1.2km/W。
