岭南电缆110~220kV无卤低烟阻燃交联电力电缆

　　产品用途：

　　本产品适用于110-220kV电力输送电系统中，供输送电能之用，低烟无占阻燃性能高于国家规定的阻燃标准，广泛应用于机场、核电站、重点水利枢纽工程、高层建筑、化工、冶金、石油、交通等阻燃性能要求严格的场所。

　　执行标准：

　　110kV产品标准执行：GB/T 11017和GB/T 19666.其阻燃特性符合GB/T 18380要求;

　　220kV产品执行标准：为GB/T 18890和 GB/T 19666.其阻燃特性符合GB/T 18380要求。

　　型号及名称：

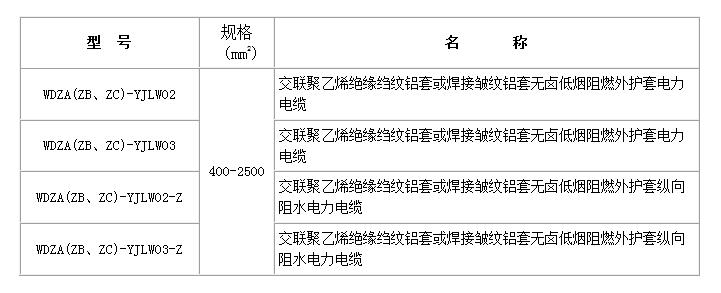

　　110 kV无卤低烟阻燃交联电力电缆

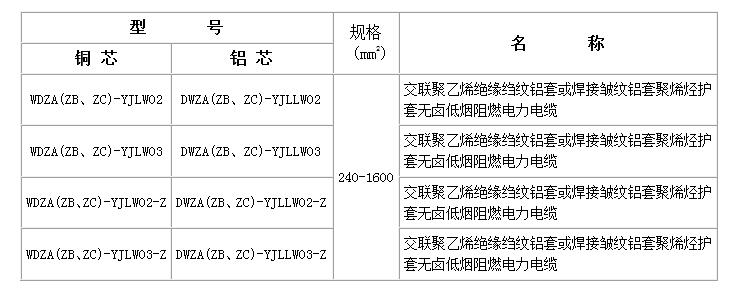

　　220kV无卤低烟阻燃交联电力电缆

　　使用特性：

　　1、最高额定温度

　　电缆导体长期允许最高工作温度为90℃，短时过负载最高工作温度为130℃，短路时(短路时间为5S)最高工作温度为250℃。

　　2、要求

　　电缆敷设时不受落差限制，敷设时环境温度不低于0℃，如环境温度低于0℃，应对电缆预热。

　　2.1电缆最小弯曲半径

　　电缆安装时： 20D0 ;运行时：15D0

　　注：D0为电缆外径实测值。

　　2.2电缆安装时的轴向******允许牵引力T(不考虑转弯处的径向侧压力)

　　导体：  T=K×导体截面(kg)

　　铝护套：T=K×铝护套截面(kg)

　　式中系数K值为，铜导体K=7kg/mm2.铝导体K=4kg/mm2.铝护套K=2kg/mm2.

　　2.3电缆弯曲时的允许******侧压力P

　　P=T/R≤500(kg/m)，式中T为轴向牵引力，R为弯曲半径。
