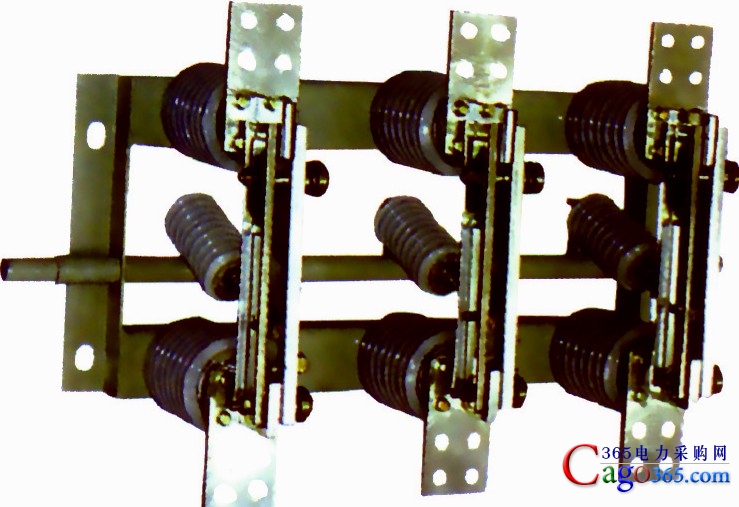

12kV户外交流高压隔离开关相关配制及常见问题
12kV户外交流高压隔离开关的配置
1、断路器的两侧均应配置隔离开关，以便在断路器检修时形成明显的断口与电源隔离。
2、中性点直接接地的普通变压器，均应通过隔离开关接地。
3、在母线上的避雷器和电压互感器，宜合用一组隔离开关，保证电器和母线的检修安全，每段母线上宜装设1-2组接地刀闸。
4、接在变压器引出线或中性点的避雷器可不装设隔离开关。
5、当馈电线路的用户侧没有电源时，断路器通往用户的那一侧可以不装设隔离开关。但为了防止雷电过电压，也可以装设。
12kV户外交流高压隔离开关选型
额定电压： 隔离开关额定电压(KV)=回路标称电压*1.2/1.1 倍。
额定电流： 额定电流标准值应大于最大负载电流的150%。
额定热稳定电流： 选择大于系统短路电流的额定热稳定电流值。
12kV户外交流高压隔离开关操作范围
一般规定隔离开关允许操作范围
1、正常时拉合电压互感器和避雷器。
2、拉合220kV空载母线。
3、拉合电网没有接地故障时的变压器中性点。
4、拉合经开关或隔离开关闭合的旁路电流。
5、户外垂直分合式三联隔离开关，拉合电压在220kV及以上励磁电流不超过2A的空载变压器和电容电流不超过5A的空载线路。
6、10kV户外三联隔离开关拉合不超过15A的负荷电流。
7、10kV隔离开关拉合不超过70A的环路均衡电流。
12kV户外交流高压隔离开关使用过程常见问题
1、隔离开关常见引的故障有哪些?
答：隔离开关的常见故障有：(1)接触部分过热。(2)瓷质绝缘损坏和闪络放电。(3)拒绝拉、合闸。(4)错误拉、合闸。
2、隔离开关在运行中接触部分过热是由什么原因造成的?
答：隔离开关在运行中过热，主要是负荷过重、接触电阻增大、操作时没有完全合好引起的。
3、隔离开关接触电阻增大的原因有哪些?
答：接触电阻增大的原因为：刀片和刀嘴接触处斥力很大，刀口合得不严，造成表面氧化，使接触电阻增大。其次隔离开关拉、合过程中会引起电弧，烧伤触头，使接触电阻增大。
4、如何判断隔离开关触头是否过热?
答：根据隔离开关接触部分变色漆或试温片颜色的变化来判断，也可根据刀片的颜色发暗程度来确定。现在一般根据红外线测温结果来确定。
5、隔离开关触头、接点过热如何处理?
答：发现隔离开关触头、接点过热时，首先汇报调度，设法减少或转移负荷，加强监视，然后根据不同接线进行处理：
(1)双母线接线。如果一母线侧刀闸过热，通过倒母线，将过热的隔离开关退出运行，停电检修。
(2)单母线接线。必须降低其负荷，加强监视，并采取措施降温，如条件许可，尽可能停止使用。
(3)带有旁路断路器的可用旁路断路器倒换。
(4)如果是线路侧隔离开关过热，其处理方法与单母线处理方法基本相同，应尽快安排停电检修。维持运行期间，应减小负荷并加强监视。
(5)一个半断路器接线的可开环运行。
(6)对母线侧隔离开关过热触头、接点，在拉开隔离开关后，经现场检查，满足带电作业安全距离的，可带电解掉母线侧引下线接头，然后进行处理。
6、隔离开关电动操作失灵应如何检查处理?
答：隔离开关电动操作失灵后，首先检查操作有无差错，然后检查操作电源回路、动力电源回路是否完好，熔断器是否熔断或松动。电气闭锁回路是否正常。
